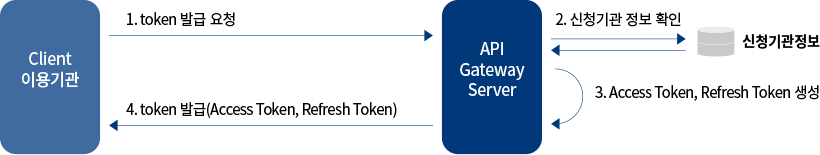

1. 인증(토큰 발급)

1.token 발급 요청

• Token 발급 요청 예시

  https://apigateway.kisti.re.kr/tokenrequest.do?accounts=
AES256 {
    mac_address : 40-8D-5C-7D-DF-4E,
    datetime: 20200929182955
}
&client_id=KxVwdBN7OVtnbS3F0s7S1MD

https://apigateway.kisti.re.kr/tokenrequest.do?accounts=tG26p5Im22Z6RxbB2n7mwxLtpWeZuPhHqcV4eZH0NN6G4407t0CblLa9xzYKQplOpKDr2eal41HJHSeT0ChRzQ= =&client_id=KxVwdBN7OVtnbS3F0s7S1MD

2.신청기관 정보 확인

• client_id 값으로 신청기관 식별 후 인증에 필요한 mac address, ip 주소리스트, 인증키 값을 가져옴
• 신청기관의 인증키를 암호화 키로 accounts의 값에 대해서 복호화 진행함
• json data에서 mac_address 값을 가져온 후 비교해서 일치 여부 확인함
• 요청 서버IP 주소 확인 후 신청기관 IP 주소 여부 확인함
• 일치 하면 token 발급을 위한 인증 통과 됨, token 발급함

* accounts 정보 생성 – 신청기관 식별을 위한 정보

• Client(신청기관) 에서 이용신청 시 제출한 인증요청정보 mac address, ip 발급받은 인증키를 이용
• mac address, 현재일시 값을 json data로 변환
• json data를 발급받은 인증키로 AES256 암호화 실행
• 암호화 결과값을 accounts parameter로 API Gateway 서버로 전달함

3.Access Token, Refresh Token 생성

• 신청기관 정보 확인 후 32Byte token 2개 발행
• 한 개는 Access Token용(사용기한:2시간)
• 한 개는 Refresh Token용(사용기한:2주)

4.Access Token, Refresh Token 발급 (json data)

• 예제

  {
    "access_token": "HVBVuQgjIRUGHE5CBOiKRGC",

    "access_token_expire": "2020-10-08T19:15:21.981",

    "refresh_token": "euIChI80BQWWCJEiwTHWCrG",

    "refresh_token_expire": "2020-10-22T19:15:21.981",

    "client_id": "KxVwdBN7OVtnbS3F0s7S1MD",

    "issued_at": "2020-10-08T17:15:22.083"
}

• access_token : access_token 값
• access_token_expire : access_token 만료일시 (발행일시로 부터 2시간)
• refresh_token : refresh_token 값
• refresh_token_expire : efresh_token 만료일시 (발행일시로 부터 2주)
• client_id : token 요청한 신청기관 식별ID
• issued_at : token 발행일시

위의 token 발행정보를 API Gateway DB내에 저장 관리함

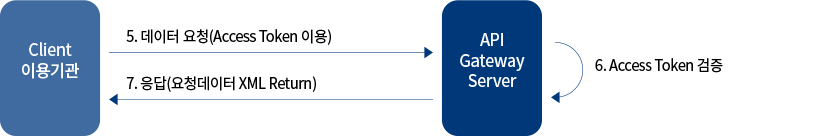

2. 데이터 요청

5.데이터 요청(Access Token 이용)

• https://apigateway.kisti.re.kr/openapicall.do?&client_id=KxVwdBN7OVtnbS3F0s7S1MD&token={발급받은 Access_Token}&version=1.0&action=search&target=ARTI&searchQuery={"BI":"자동차"}&sortField=&sortBy=&curPage=1&rowCount=10

6.Access Token 검증

• 넘겨받은 client_id, token값을 API Gateway DB의 신청기관 발급 토큰 정보(AG_REQUESTER_TOKEN)에 저장되어 있는 token값과 만료일시를 체크
• Access_token값은 일치, 만료일시 이내 이면 데이터 가져오기 단계로 넘어감

7.응답( 요청데이터 XML Return)

• 검색된 결과 데이터를 정해진 스키마에 따라 XML형태로 변환하여 Client에게 넘겨줌

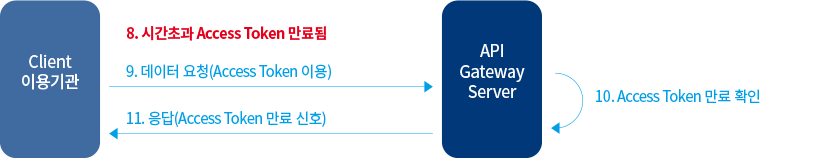

3. 토큰 재발급

9.데이터 요청(Access Token 이용)

• https://apigateway.kisti.re.kr/openapicall.do?&client_id=KxVwdBN7OVtnbS3F0s7S1MD&token={발급받은 Access_Token}&version=1.0&action=search&target=ARTI&searchQuery={"BI":"자동차"}&sortField=&sortBy=&curPage=1&rowCount=10

10.Access Token 만료 확인, 11. 응답( Access Token 만료 신호)

• 넘겨받은 client_id, token값을 API Gateway DB의 신청기관 발급 토큰 정보(AG_REQUESTER_TOKEN)에 저장되어 있는 token값과 만료일시를 체크
• 요청일시가 acdess_token 만료일시를 넘어가면 Client에게 Access Token 만료 에러메시지 XML 리턴

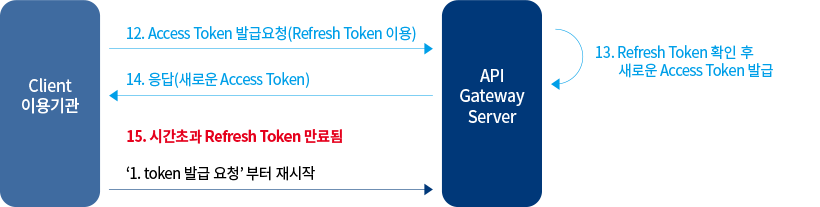

12.Access Token 발급요청

• https://apigateway.kisti.re.kr/tokenrequest.do?refresh_token={발급받은 Refresh Token}&client_id=KxVwdBN7OVtnbS3F0s7S1MD

13.Refresh Token 확인 후 새로운 Access Token 발급

• 넘겨받은 client_id, refresh_token값을 API Gateway DB의 신청기관 발급 토큰 정보(AG_REQUESTER_TOKEN)에 저장되어 있는 refresh_token값과 만료일시를 체크
• refrsh_token값은 일치, 만료일시 이내 이면 신규 Access Token 발급
• 신규 Access Token 발급정보 및 만료일시 신청기관 발급 토큰 정보(AG_REQUESTER_TOKEN)에 저장
